   堆叠组网都是两台核心交换机做堆叠，然后通过链路聚合的方式和接入交换机互联，扁平化的模型比较常见。

对上都是通过动态路由协议或者静态路由，然后到路由器或者防火墙做出口NAT设备，最后就可以上互联网了。

堆叠扁平化组网模型优势

核心层极致简化和高可靠。 核心层作为单一逻辑设备，管理和配置最简单。故障切换速度快，对网络影响最小。

接入层上联线路高利用率。 汇聚层双归上联到核心堆叠组，

同样可以利用跨设备聚合实现无环、高可靠、负载均衡的上联链路，无需运行STP

（如果汇聚是独立设备，其上联链路不需要STP）。

实验模拟

01

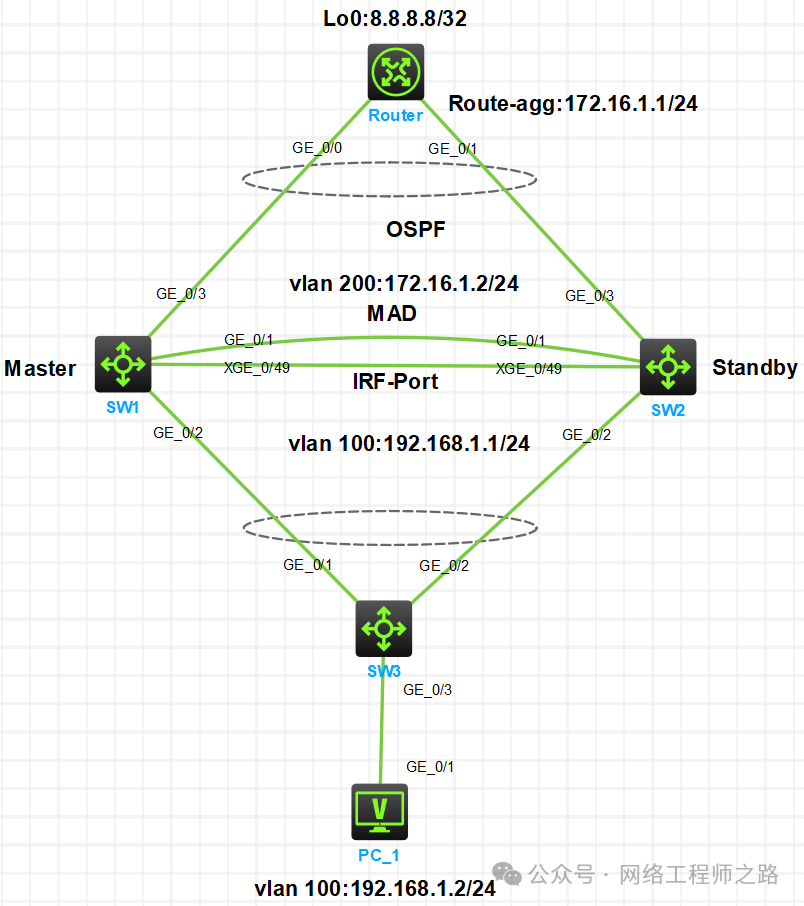

拓扑图和需求

核心堆叠交换机SW1和SW2与SW3和对上的Router形成链路聚合组互通，其中与SW3是二层互联的方式，

Router与核心交换机之间是三层互联，且运行OSPF路由协议。

02

核心交换机关键配置

ospf 1

area 0.0.0.0

interface Vlan-interface100  //配置接入终端的网关IP地址

ip address 192.168.1.1 255.255.255.0

ospf 1 area 0.0.0.0  //宣告进入ospf

interface Vlan-interface200  //互联router的IP地址

ip address 172.16.1.2 255.255.255.0

ospf 1 area 0.0.0.0 //宣告进入ospf

//接口1/0/2和2/0/2加入聚合组，形成跨设备聚合,与接入交换机SW3互联

interface GigabitEthernet1/0/2 //主设备接口

port access vlan 100

port link-aggregation group 100

interface GigabitEthernet2/0/2  //备设备接口

port access vlan 100

port link-aggregation group 100

//接口1/0/3和2/0/3加入聚合组，形成跨设备聚合,与Router互联

interface GigabitEthernet1/0/3 //主设备接口

port access vlan 200

port link-aggregation group 200

interface GigabitEthernet2/0/3 //备设备接口

port access vlan 200

port link-aggregation group 200

03

Router关键配置

ospf 1

area 0.0.0.0

interface Route-Aggregation1  //创建三层路由聚合组

ip address 172.16.1.1 255.255.255.0

ospf 1 area 0.0.0.0 //宣告进入ospf

link-aggregation mode dynamic  //动态链路聚合

//接口0/0和0/1加入聚合组，与核心交换机互联

interface GigabitEthernet0/0

port link-aggregation group 1

interface GigabitEthernet0/1

port link-aggregation group 1

interface LoopBack0

ip address 8.8.8.8 255.255.255.255

ospf 1 area 0.0.0.0  //宣告进入ospf

04

结果验证

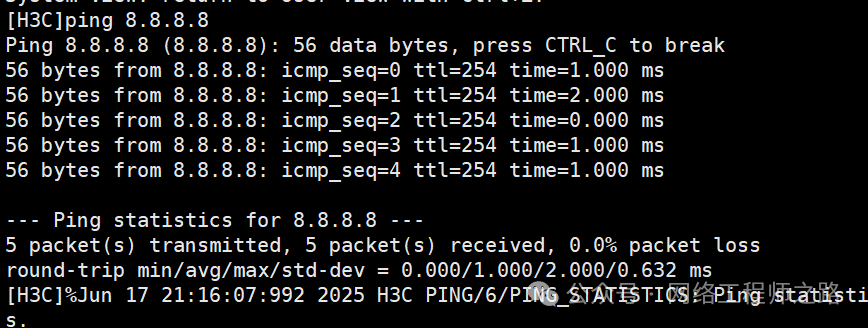

PC上ping测试8.8.8.8能正常互通

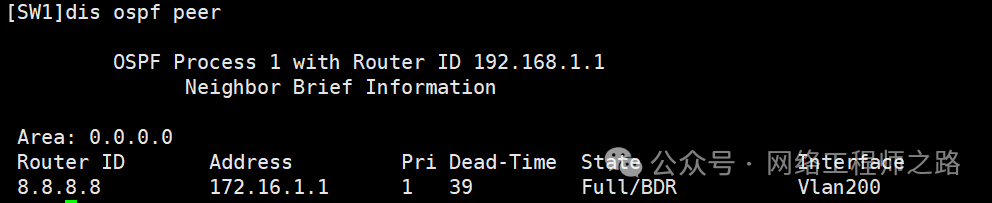

在核心交换机上查看与Router的ospf邻居状态处于full状态。

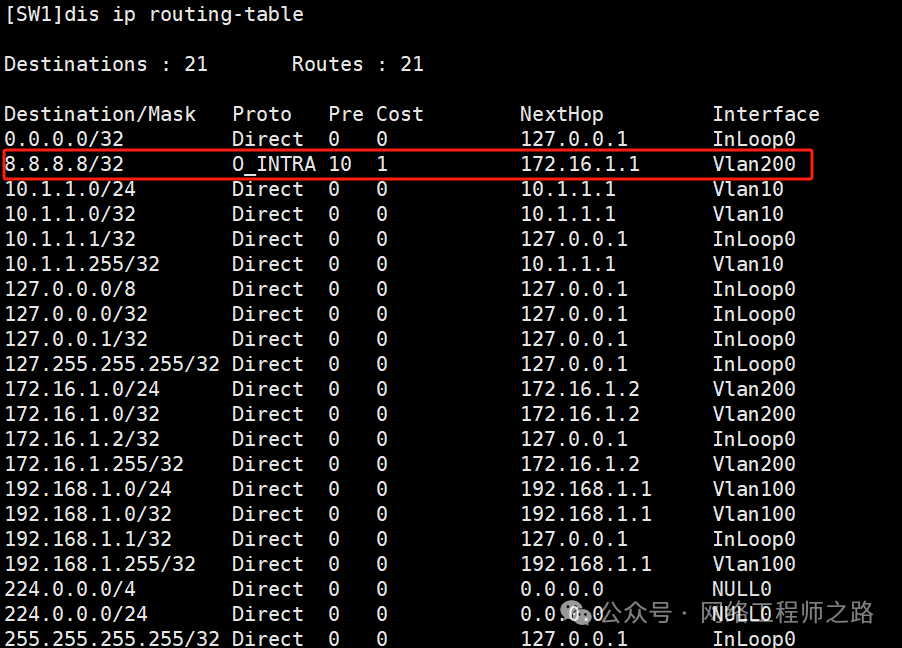

核心交换机学习到正确的路由信息。

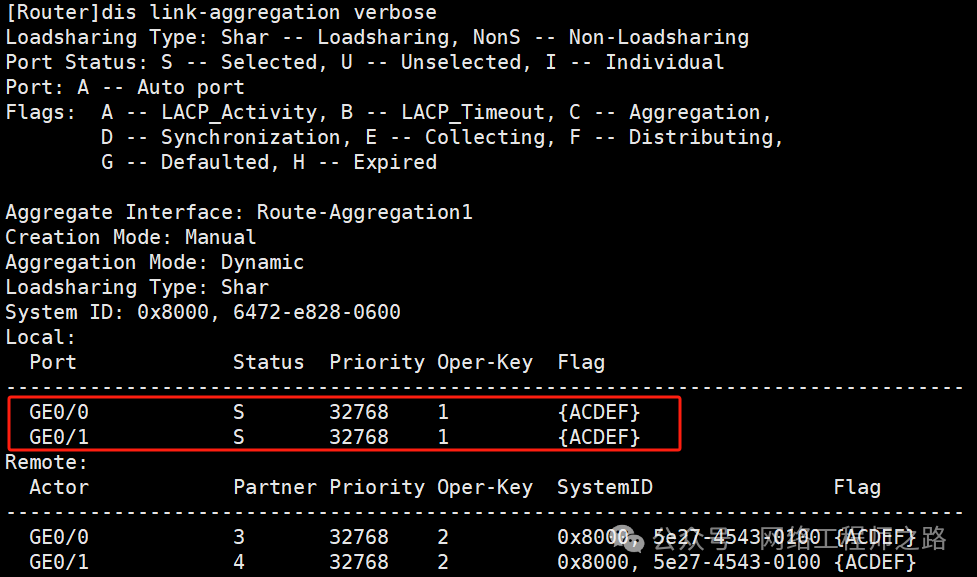

路由器上的Route-Aggregation状态正常，且都是处于selected状态。

本文总结

核心堆叠和接入两级架构的组网是一种极简化的两层网络架构，适用于规模有限、物理集中、

追求简化管理和成本控制的中小型网络，这种组网的最大优势在于架构极度扁平、设备数量少、管理点少。

但是如果网络中存在环路等异常则将巨大的风险和性能压力集中到核心堆叠组。建议大型组网还是使用传统的“核心-汇聚-接入”三层模型。
